网关节点

功能描述

网关节点用于控制流程的分支与合并，分为分支网关和合并网关两种类型。分支网关将一条路径拆分为多条分支；合并网关将多条分支汇聚为一条路径，并可配置合并规则和后续分支选择方式（全选、多选、单选）。

使用场景

• 条件分支：流程到达分支网关后，按路由条件走向不同分支
• 多部门并行：提交时同时分发给多个部门，全部完成后合并流转
• 分支合并：多个并行分支全部或部分完成后，通过合并网关汇聚至下一节点
• 多分支会签：结合分支全选，实现固定多部门同时审批

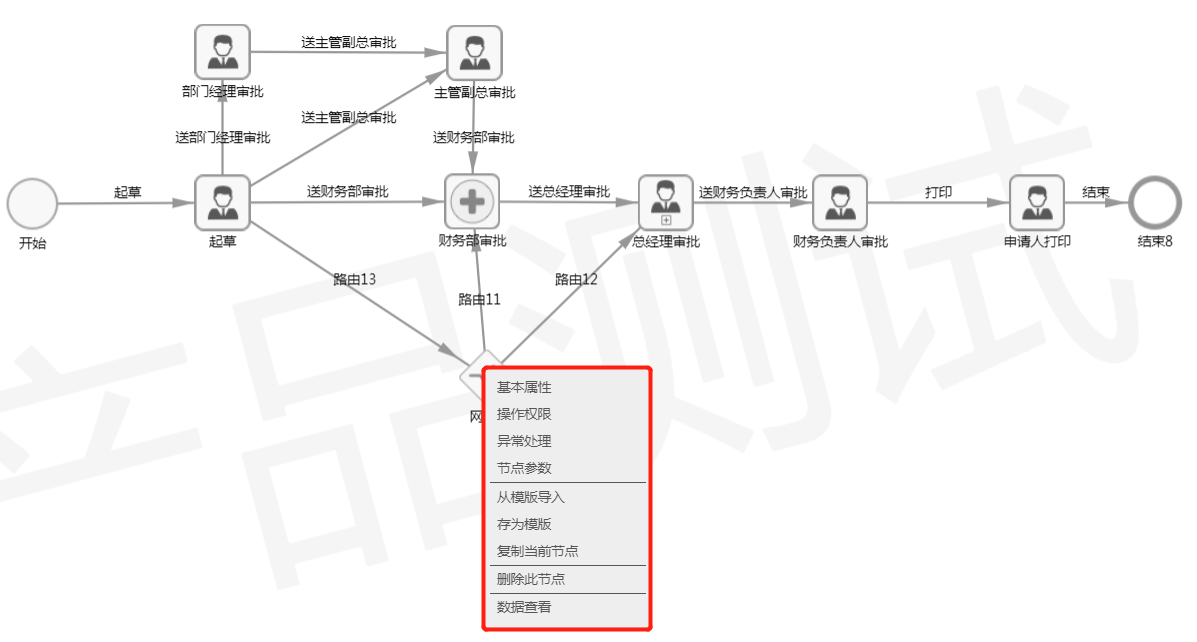

选择一个流程，网关节点上点击右键，打开网关节点属性设置页面，网关节点属性包括：基本属性、操作权限、异常处理、节点参数、从模板导入、存为模板、复制当前节点、删除此节点、数据查看。如下图所示：

基本属性设置

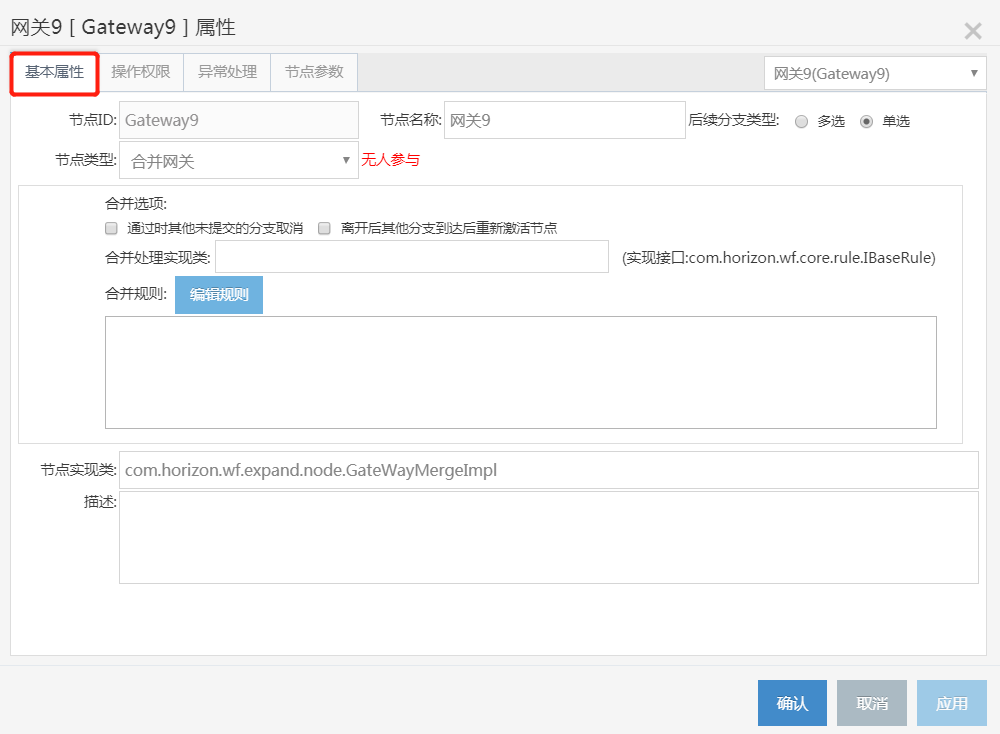

选择基本属性，打开网关节点基本属性设置页面。如下图所示：

[1] 节点ID

• 自动生成，不能手动修改。

[2] 节点名称

• 输入节点的名称。

[3] 后续分支类型

• 后续分支节点允许选择单个节点或多个节点。

[4] 节点类型

• 分为分支网关和合并网关两种类型。

a) 分支网关

• 对经过分支网关提供选择分支作用。

b) 合并网关

• 对多个分支进行合并处理。

[5] 后续分支类型

• 选择分支网关的后续分支类型，分为全选、多选和单选。

[6] 合并处理实现类

• 根据业务自定义合并处理实现类。

[7] 分支计算额外处理

• 根据业务自定义分支计算额外处理类。

[8] 节点实现类

• 网关节点的节点实现类。

[9] 合并规则编辑

• 网关类型为"合并"时，可以设置合并规则。

[10] 合并选项

• 合并选项同合并规则配合使用。

[11] 描述

• 添加描述性内容。

操作权限

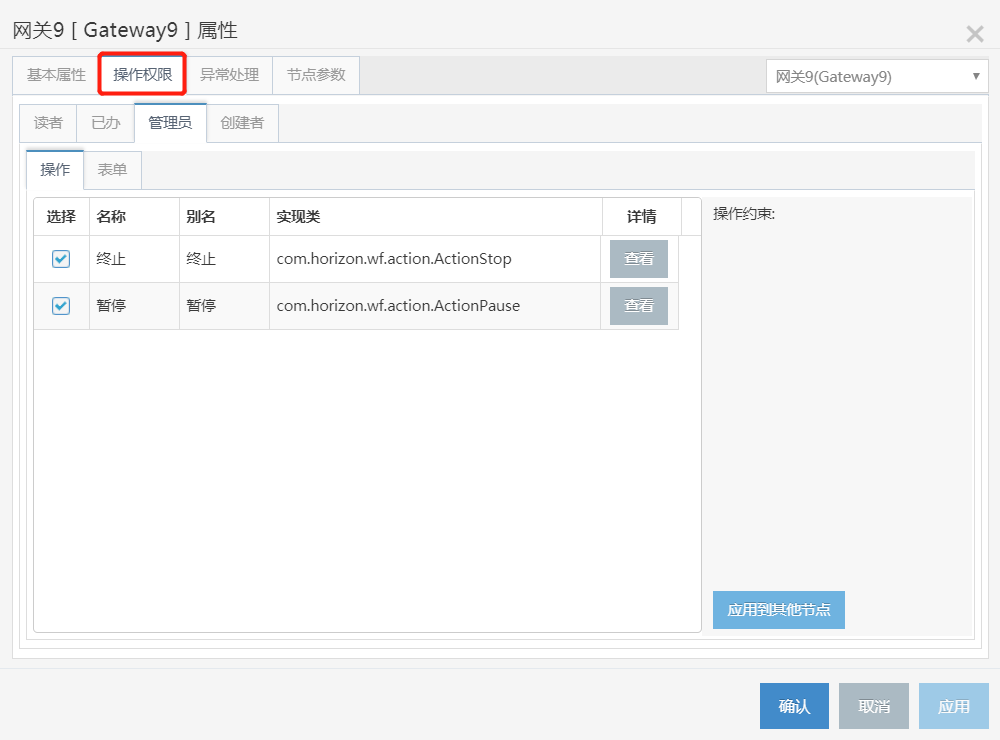

选择操作权限，打开网关节点操作设置页面。如下图所示：

[1] 管理员

• 暂停、终止

[2] 创建者

• 撤办

[3] 读者

• 阅知、已阅

[4] 已办者

• 操作设置页面显示已办者可用操作。

异常处理

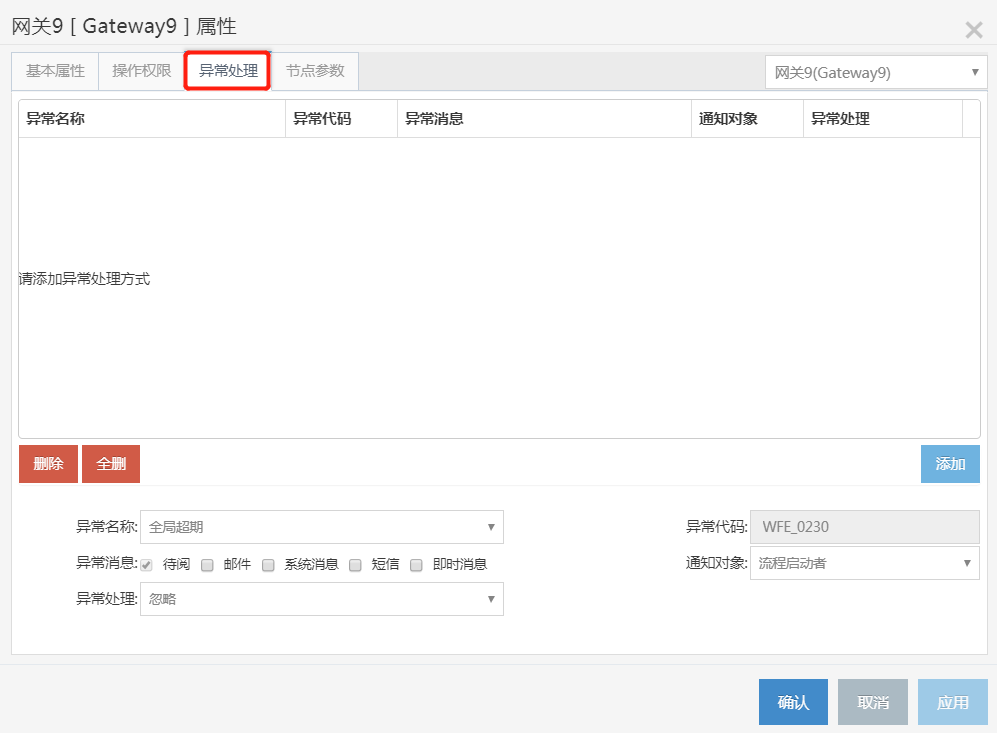

选择异常处理，打开网关节点异常处理设置页面。如下图所示：

[1] 异常名称

• 全局超期、网关接口执行失败、自定义

[2] 异常消息

• 发送消息方式有：待阅、邮件、系统消息、短信、即时消息。

[3] 通知对象

• 流程启动者、流程管理员

[4] 异常处理

• 忽略、跳转、挂起、终止和自定义

节点参数

选择节点参数，打开节点参数属性页面。支持添加、修改、删除参数信息。

模板操作

支持从模板导入、存为模板、复制当前节点、删除此节点。

数据查看

查看当前节点的Json数据。
