虚拟节点

功能描述

虚拟节点用于在流程实例运转过程中，允许办理人动态选择流转至流程中的指定节点，实现灵活的跳转流转。虚拟节点只允许有一条指出路由，配合路由的范围设置（仅允许、例外节点列表）控制可选目标节点。

使用场景

• 自由流转：办理人根据实际情况，从允许的节点范围内选择下一流转目标
• 动态跳转：流程设计时无法固定路径，需运行时由办理人决定走向
• 灵活审批路径：特殊审批场景下，跳过固定路由，直接跳转至相关环节

随时结束流程

需求描述

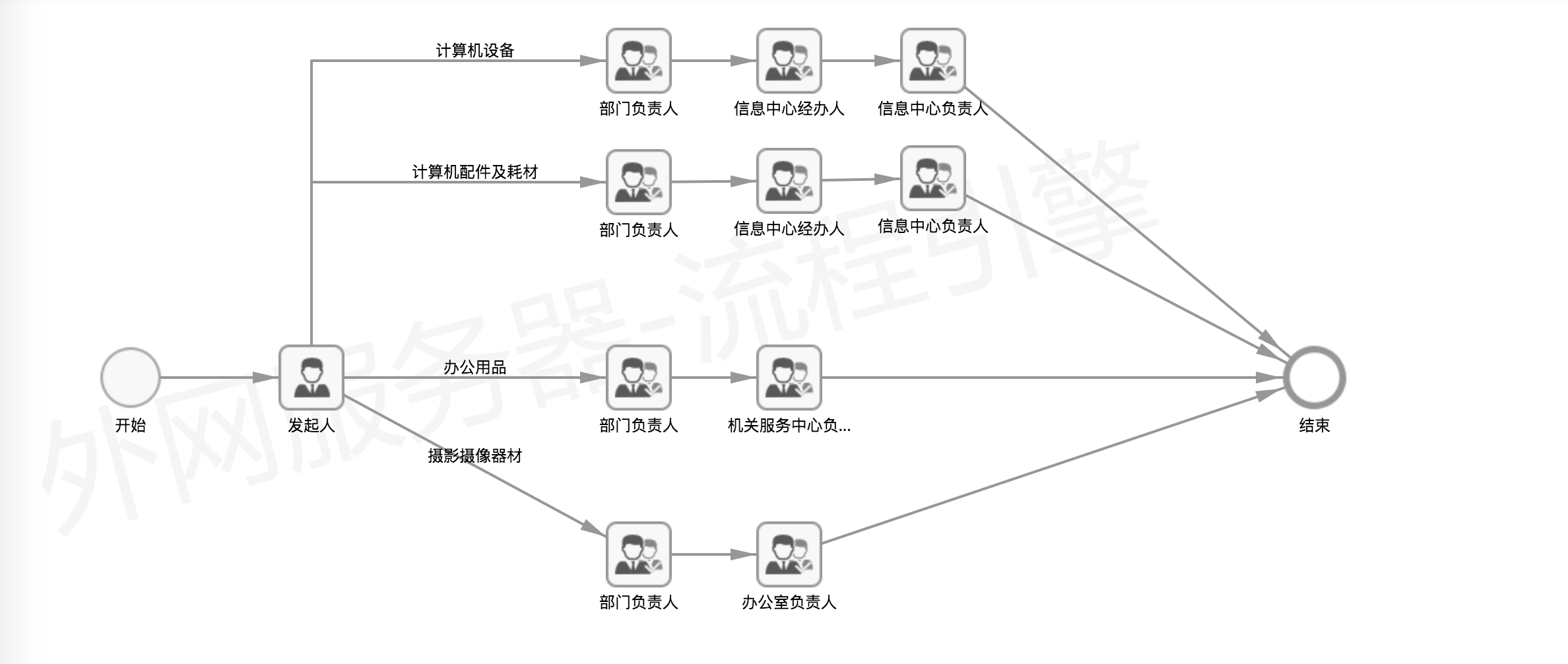

在常规审批流程中，如果每个审批节点都允许办理人直接提交结束，应如何设计？

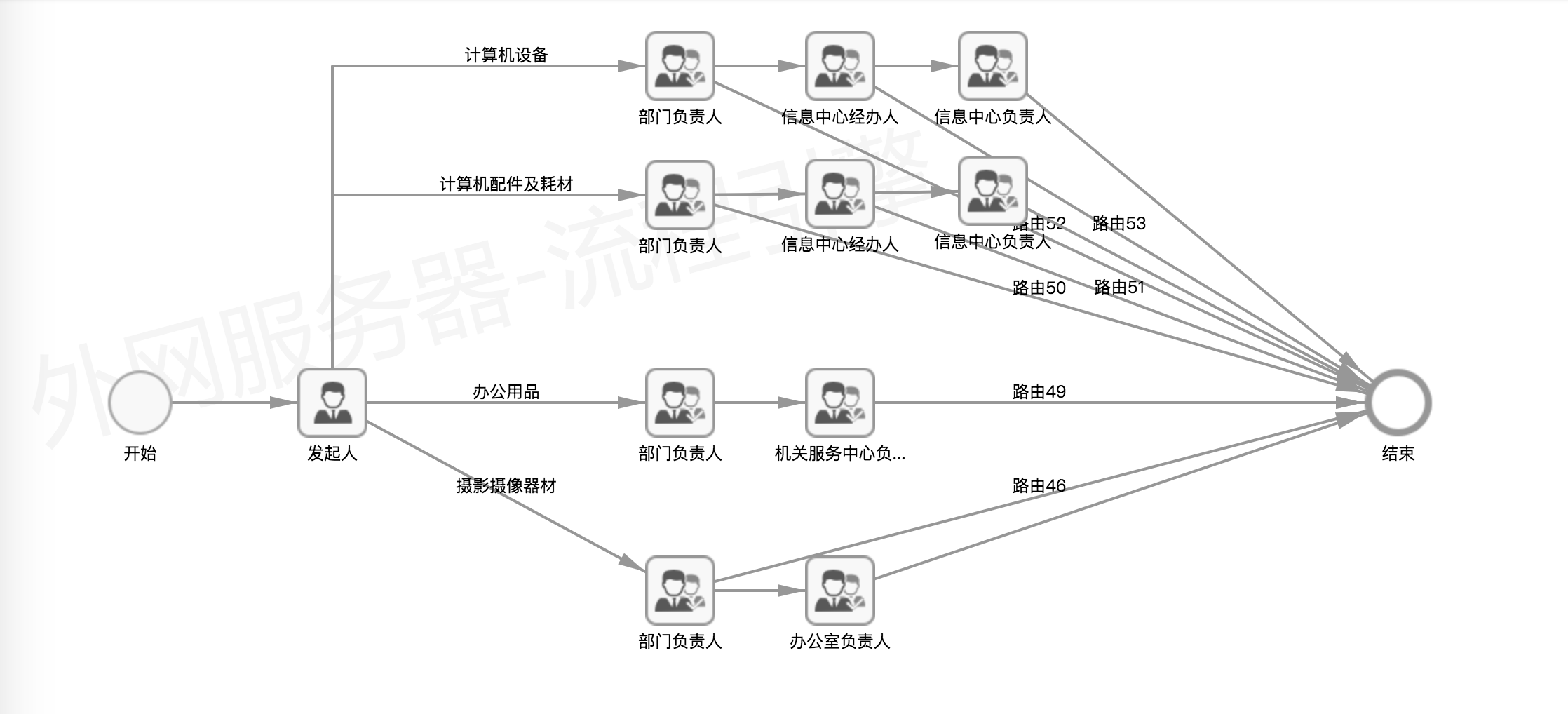

实现方式一：每个节点都通过路由连接到结束节点

如果流程图较简单，可以直接将各审批节点连线至结束节点。

缺点： 若流程节点较多，每个节点都连到结束节点会使流程图杂乱，干扰原本直观的流转关系。

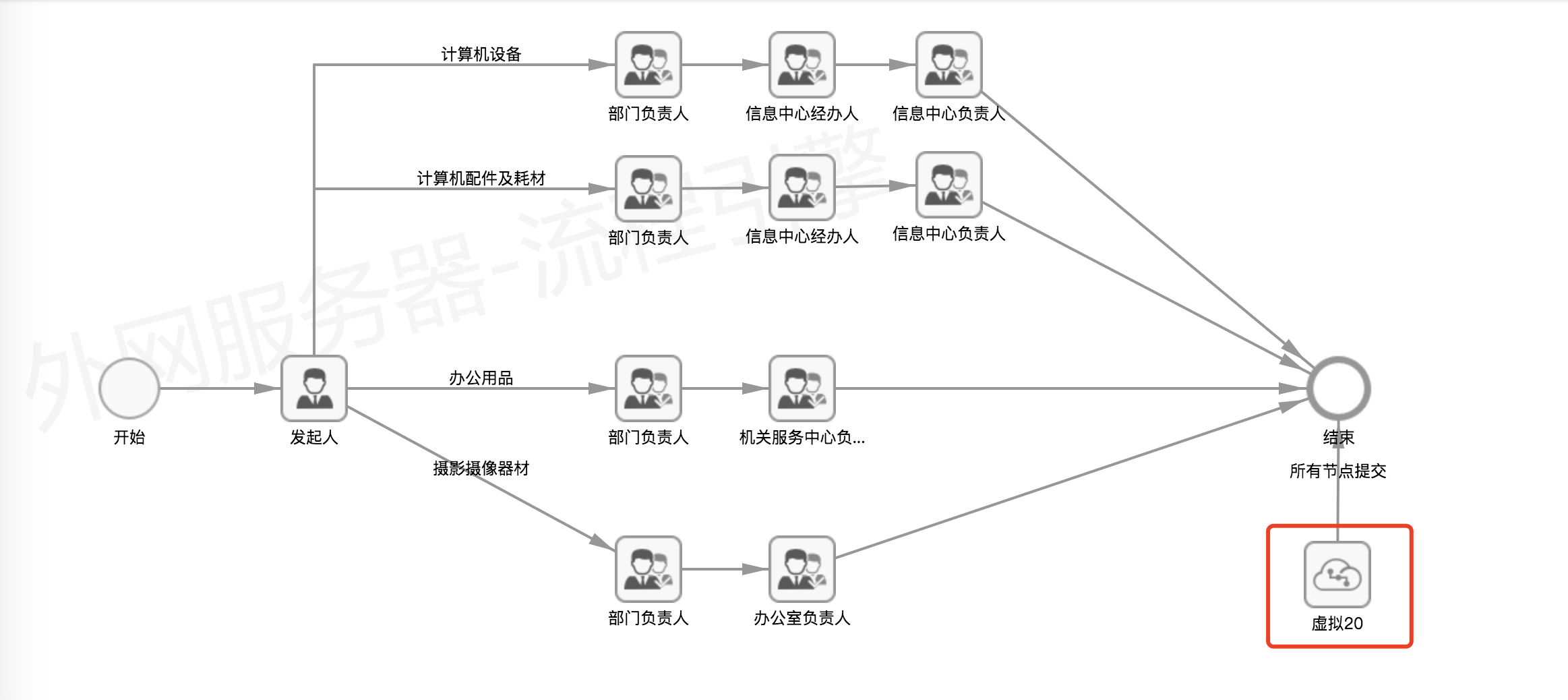

实现方式二：新增虚拟节点连接到结束节点（推荐）

新增一个虚拟节点，通过路由连接至结束节点。各审批节点在提交时，均可多出一个选项，直接提交至结束节点，无需为每个节点单独连线。

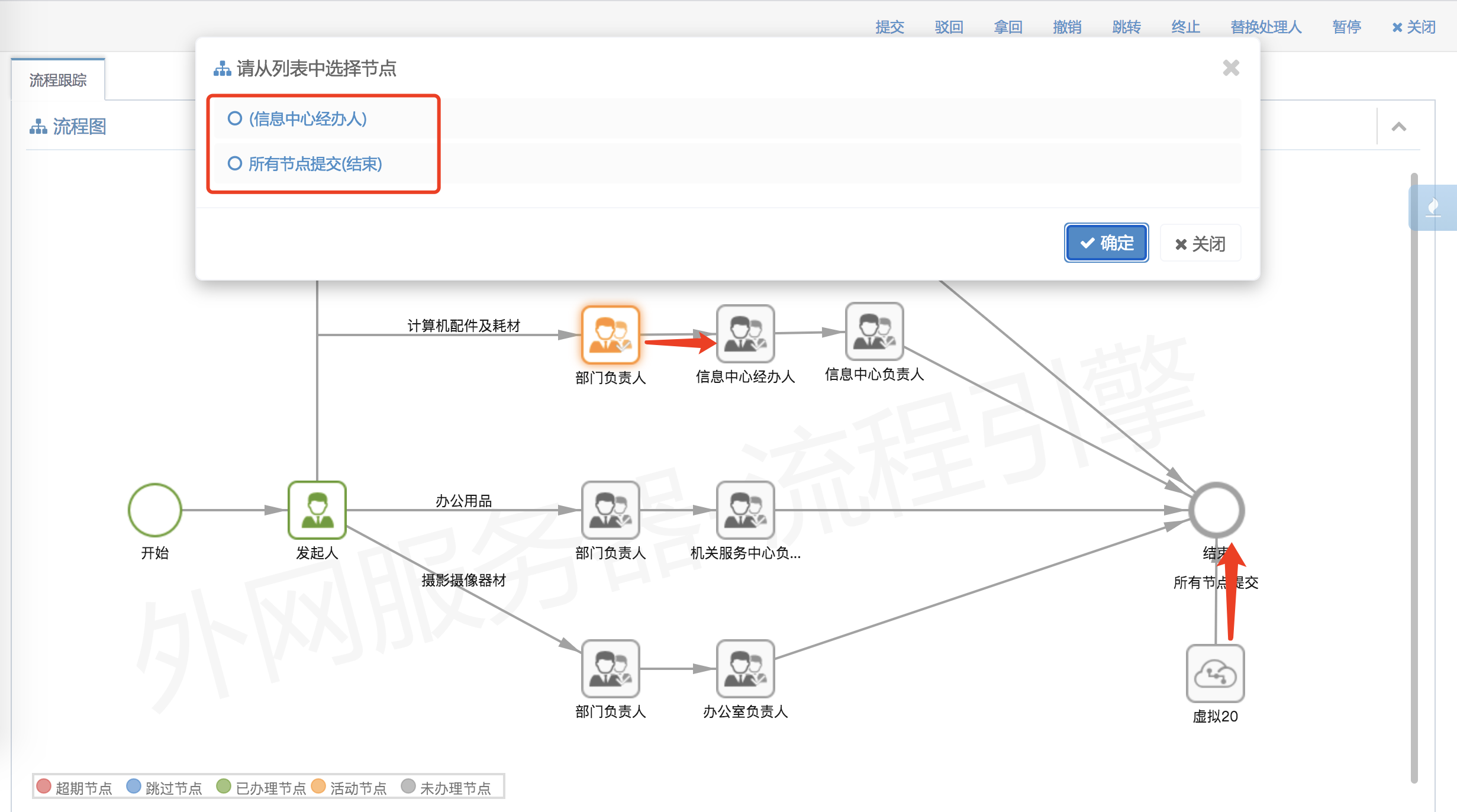

提交效果：

打开流程添加虚拟节点，添加虚拟节点路由，虚拟节点路由只允许有一条指出路由，不允许路由指向虚拟节点。如下图所示：

虚拟节点属性

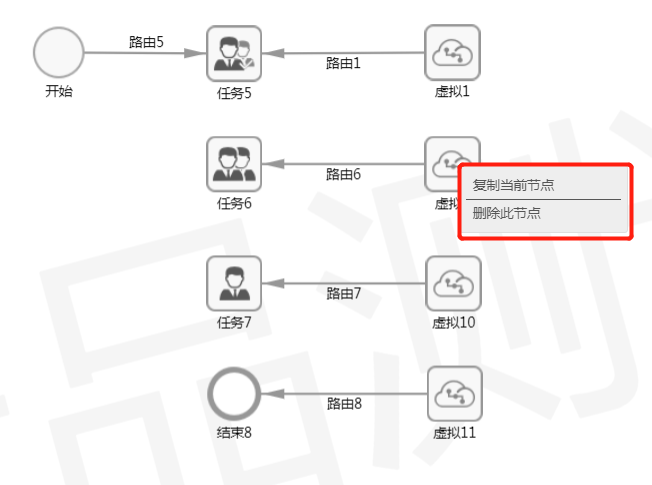

选择虚拟节点右键，显示复制当前节点和删除此节点，点击复制当前节点可以在当前流程拷贝一个相同的虚拟节点，点击删除此节点连同路由一起删除虚拟节点。如下图所示：

[1] 复制当前节点

• 可以在当前流程拷贝一个相同的虚拟节点。

[2] 删除此节点

• 连同路由一起删除虚拟节点。

虚拟节点路由属性

虚拟节点路由是指虚拟节点的指出路由。选择路由点击右键可以显示路由设置和范围设置。

基本属性

参见路由基本属性设置。

范围设置

范围设置页面显示三部分内容：

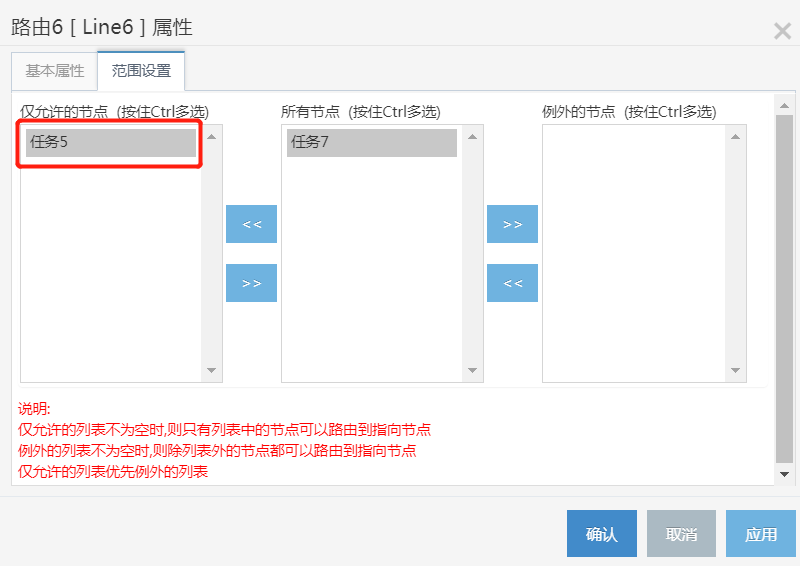

[1] 仅允许的节点列表

• 添加到该列表的节点，提交实例时才可以路由到指向的节点。

**[2] 所有节点列表** - 显示除当前路由指向节点的其它节点。

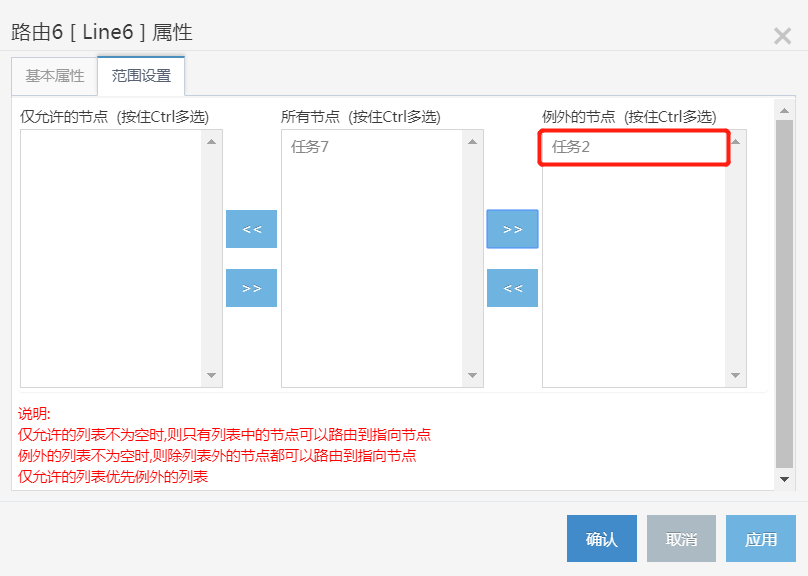

[3] 例外的节点列表

• 添加到该列表的节点，提交实例时不能路由到指向的节点。
