子流程配置

子流程用于在主流程中嵌套执行另一套流程。配置方式分为两种：子流程节点 与 子流程按钮。

配置方式	触发方式	流转特点
子流程节点	提交时自动进入子流程	等待子流程处理完成后，主流程自动流转至下一节点
子流程按钮	主办人主动点击启动子流程	子流程完成后，主办人再将流程提交至下一节点

子流程节点

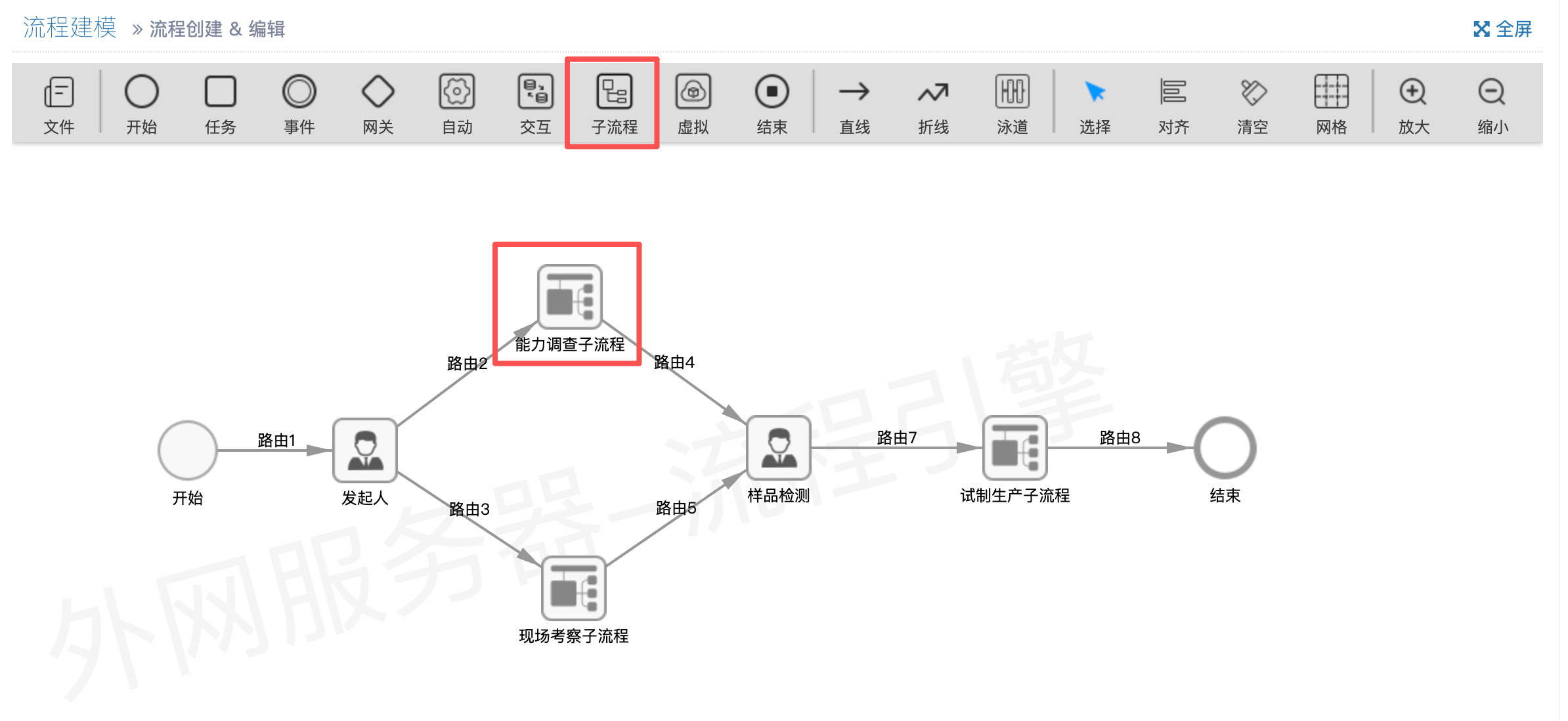

效果图

配置方式

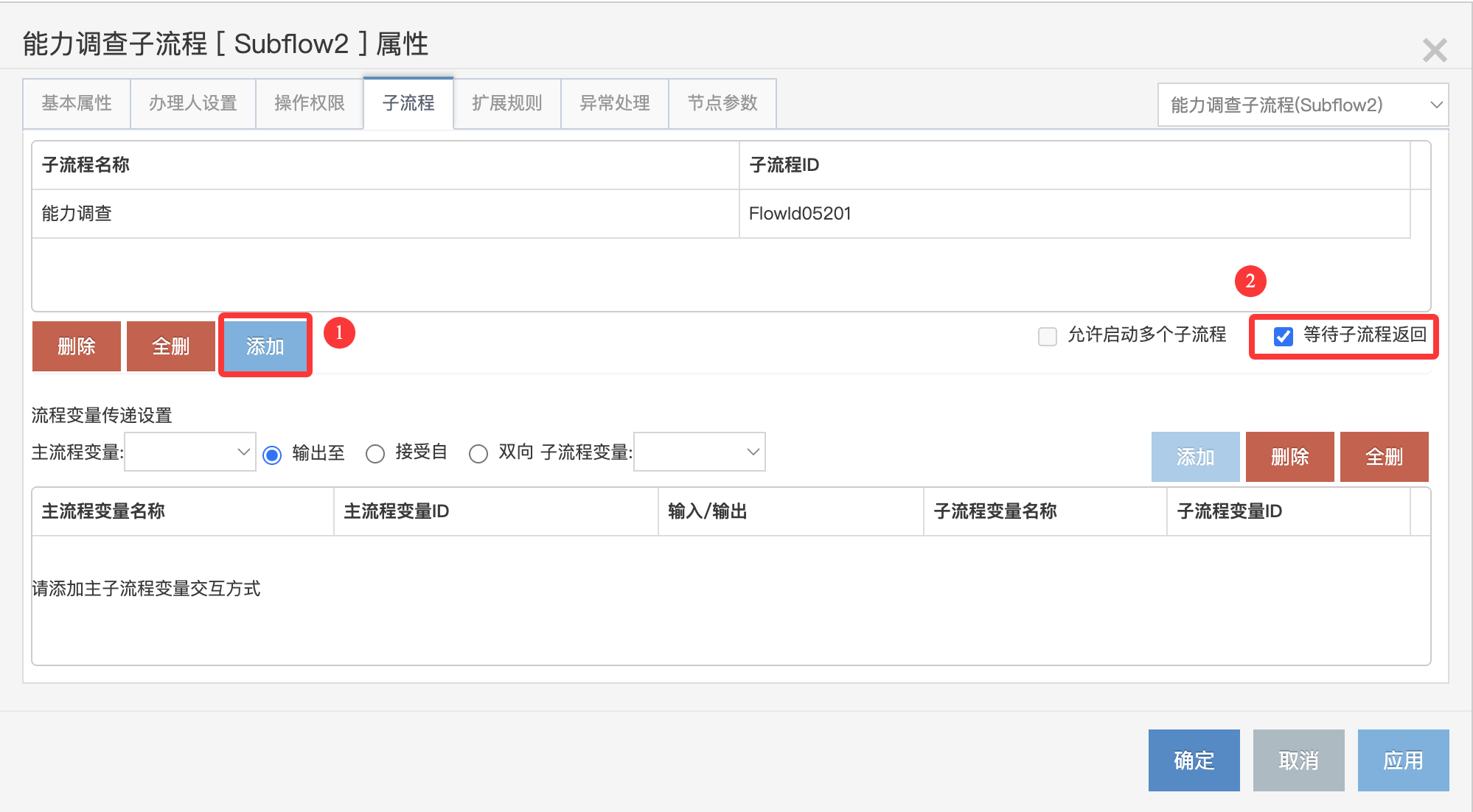

拖动子流程节点至画布，设置子流程信息：

1. 添加子流程：仅允许添加一个子流程
2. 是否等待子流程返回：默认为是；若不勾选，则启动子流程后，主流程自动流转至下一节点

注意

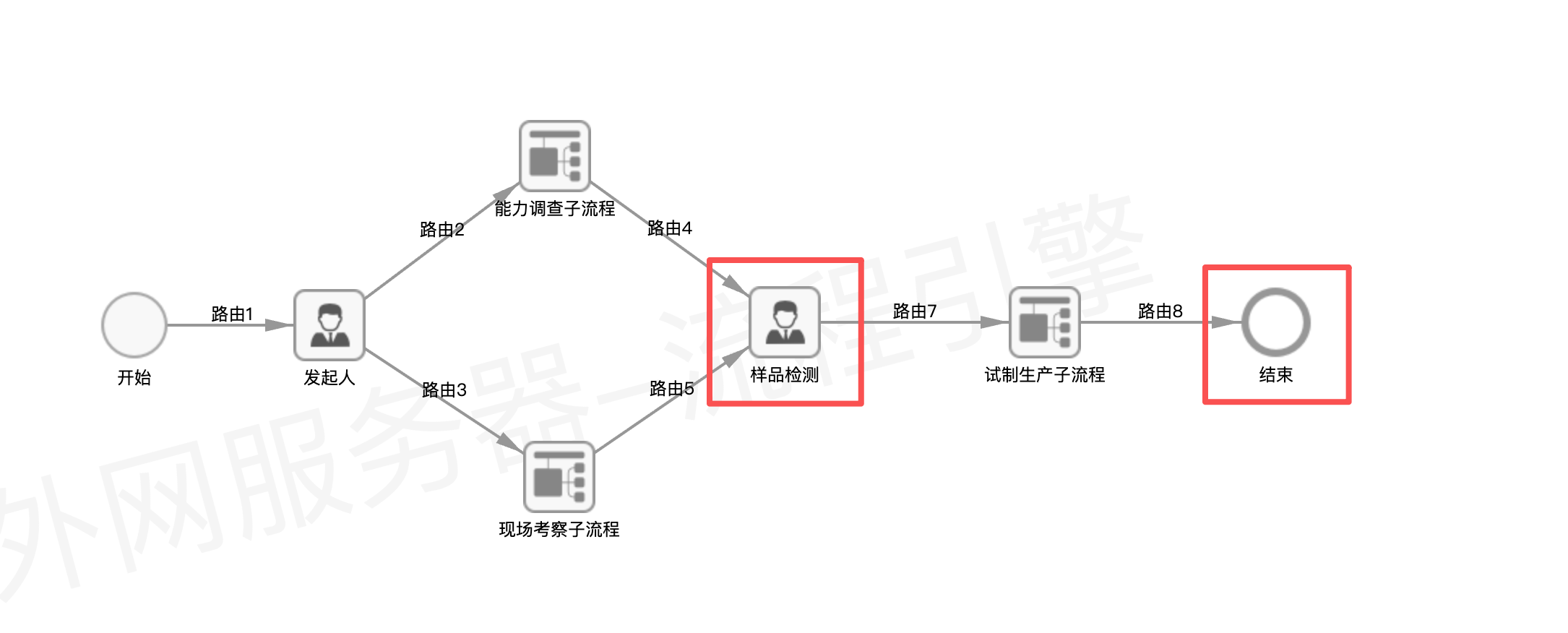

1. 子流程后续节点只能是任务节点或结束节点，不能是网关、子流程、事件节点。
2. 子流程后续节点如果是任务节点，则必须设置任务处理人（指定的用户），否则子流程结束后无法自动流转。

子流程按钮

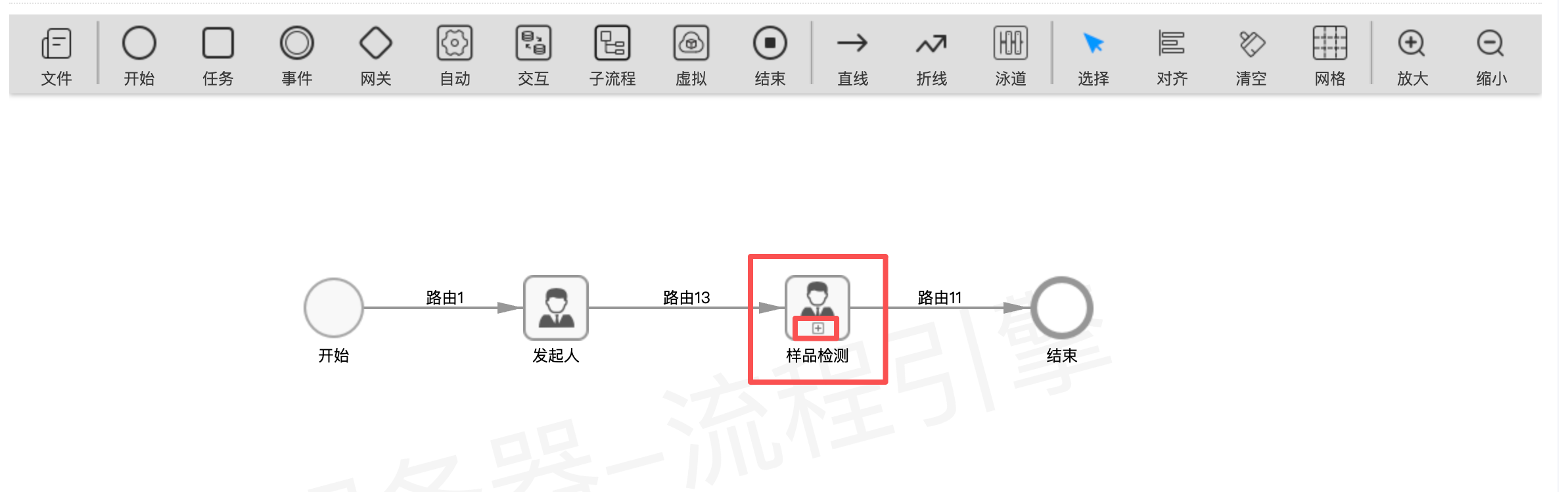

效果图

配置方式

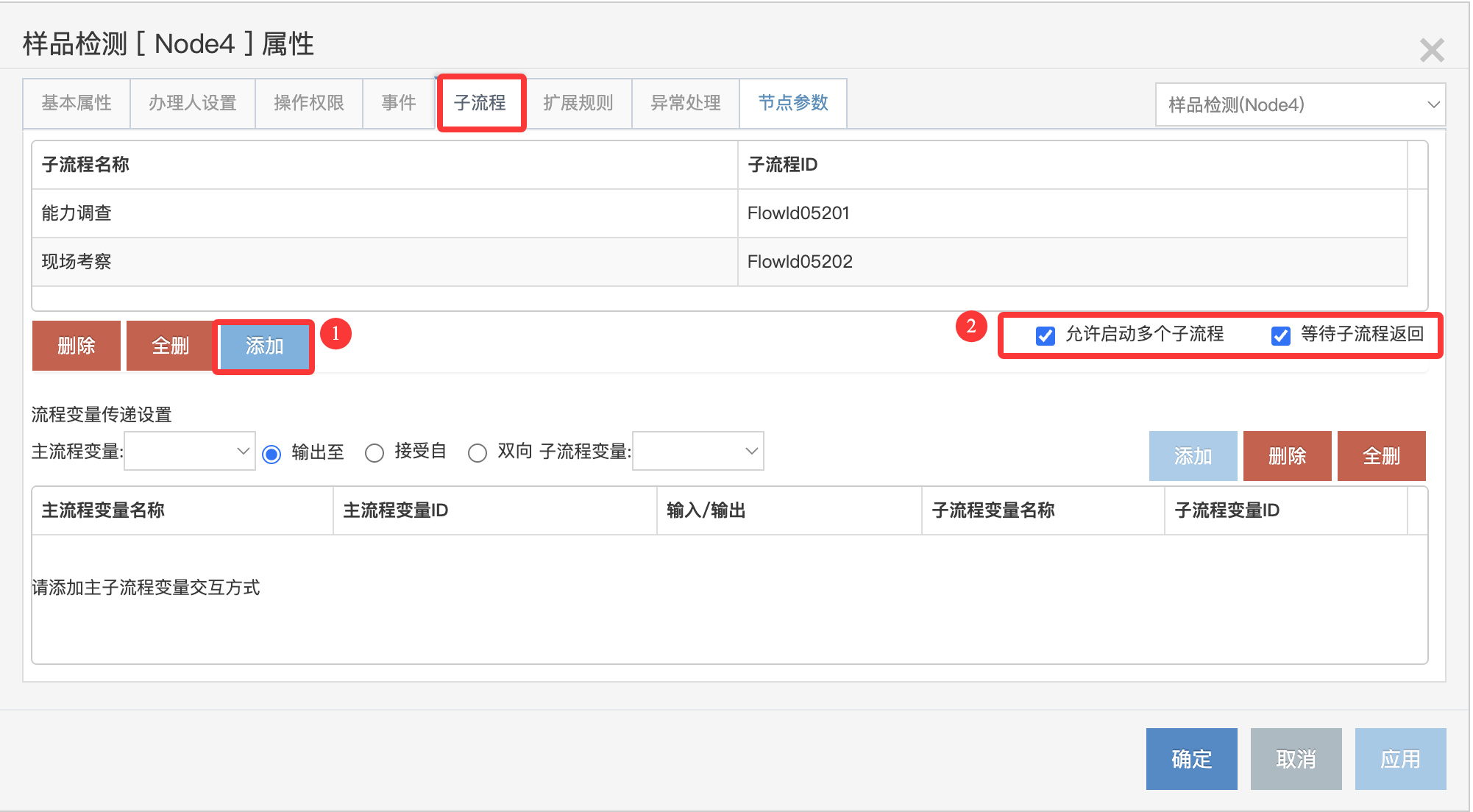

在任务节点 基本属性 → 子流程 中添加子流程信息：

1. 添加子流程：勾选右侧「允许启动多个子流程」后，允许添加多个子流程
2. 是否等待子流程返回：默认为是。子流程启动后，待办仍在当前办理人的待办列表中，但打开后没有提交按钮，需等待子流程返回。若不勾选，则启动子流程后，当前办理人可继续操作流程，执行提交或退回等操作

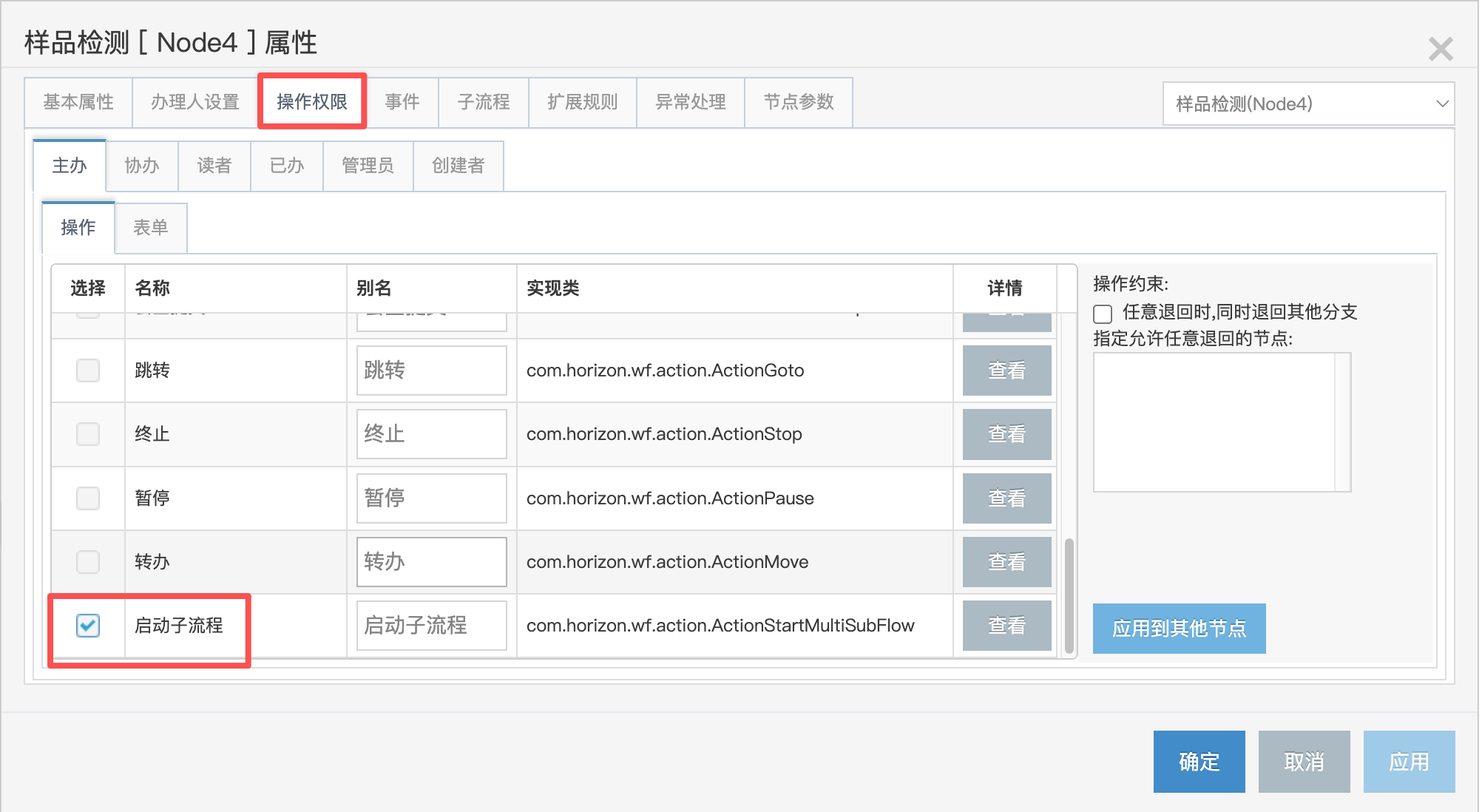

在操作按钮中勾选 启动子流程：

特别说明

说明

子流程均无法影响主流程的进度，例如在子流程中退回，并将主流程节点退回至指定节点。

如有此类业务需求，建议直接将子流程所有节点配置到主流程中，作为主流程的一部分。

扩展说明

• 主子流程变量传递：主流程流程变量传递给子流程流程变量，作为子流程节点办理人使用
