路由属性

功能描述

路由是连接流程图中各节点的连线，用于定义流程的正向流转方向。路由属性用于配置路由的基本信息和流转条件，包括路由名称、序号、描述，以及基于流程变量的条件表达式或自定义路由规则接口，从而控制流程实例在节点间的走向。

说明： 流程退回无需单独画路由，办理时使用节点上的退回、任意退回按钮即可，可回退到上一节点或指定节点。

使用场景

• 条件分支：根据流程变量（如申请金额、审批结果等）自动选择不同的流转路径
• 并发路由排序：当节点后存在多条可选路由时，通过序号控制路由的展示顺序
• 复杂路由规则：通过路由规则接口实现自定义条件判断逻辑
• 审批分流：结合网关节点，实现多级审批、会签等多分支流程

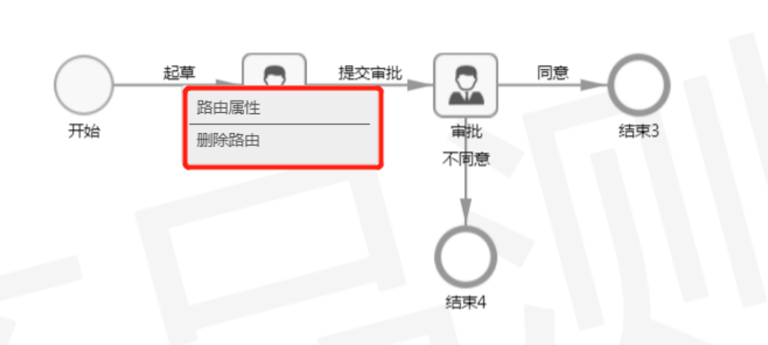

选择一个流程，在流程图页面，鼠标指向路由，然后点击右键，路由属性包括：路由属性和删除路由。如下图所示：

备注： 路由方向不能指向开始节点。

基本属性

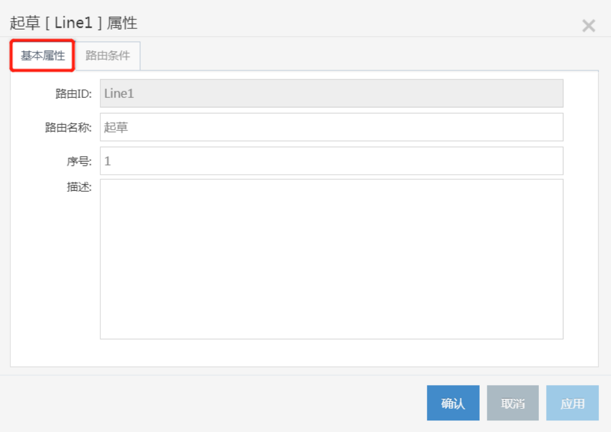

点击路由属性，进入路由属性设置页面，选择基本属性。如下图所示：

[1] 路由ID

• 自动生成，不可编辑。

[2] 路由名称

• 手工输入。

[3] 序号

• 当有多条并发路由可以选择时，按照此序号顺序列出供选择。

[4] 描述

• 路由说明。

路由条件

设置步骤

第一步：添加路由参数

• 必须先在流程变量中设置参数跟表单域做对应关系设置（详见流程属性中的流程变量参数设置）。

第二步：添加路由条件

[1] 选择条件关系

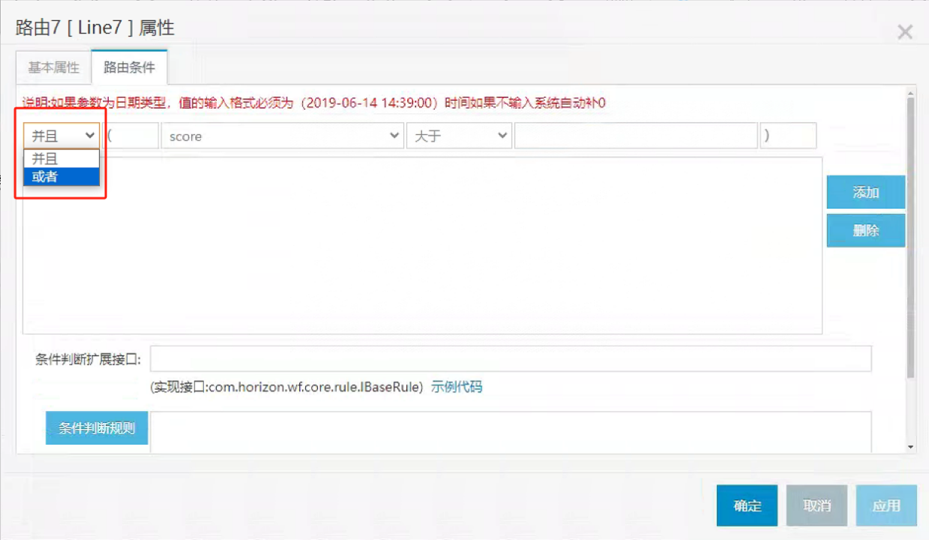

• 条件关系分为并且和或者。如下图所示：

[2] 选择参数

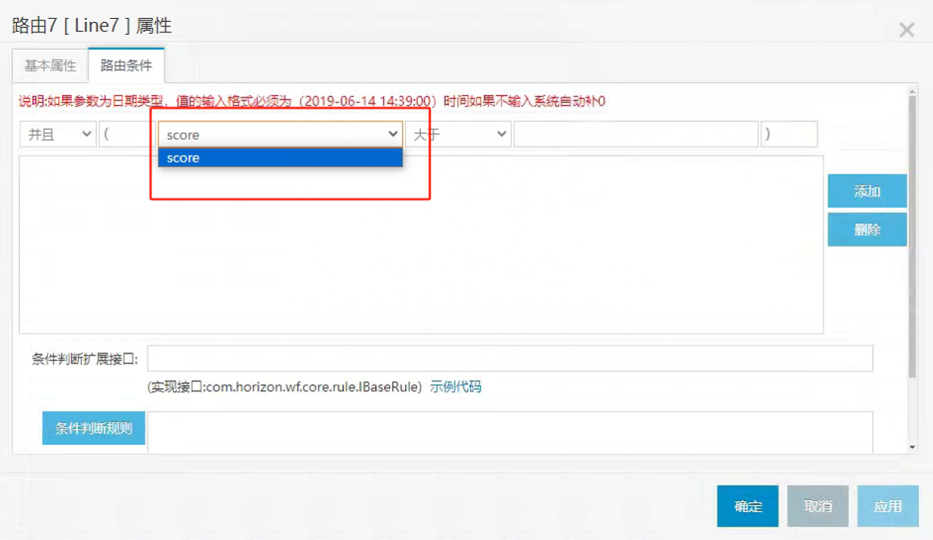

• 点击下拉框可选择流程变量中添加的所有路由参数。如下图所示：

[3] 选择运算符

• 下拉框显示的运算符取决于参数类型。

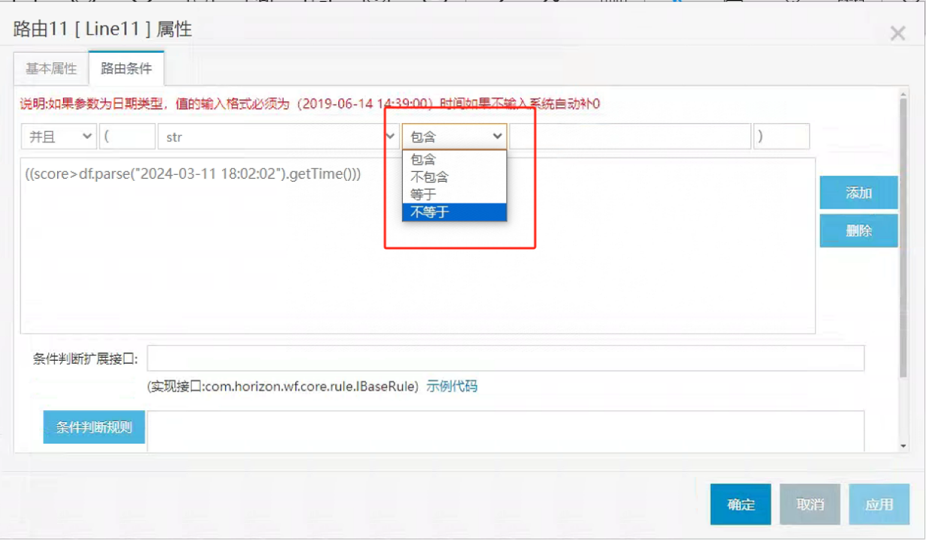

  • 字符型：包含、不包含、等于、不等于。如下图所示：

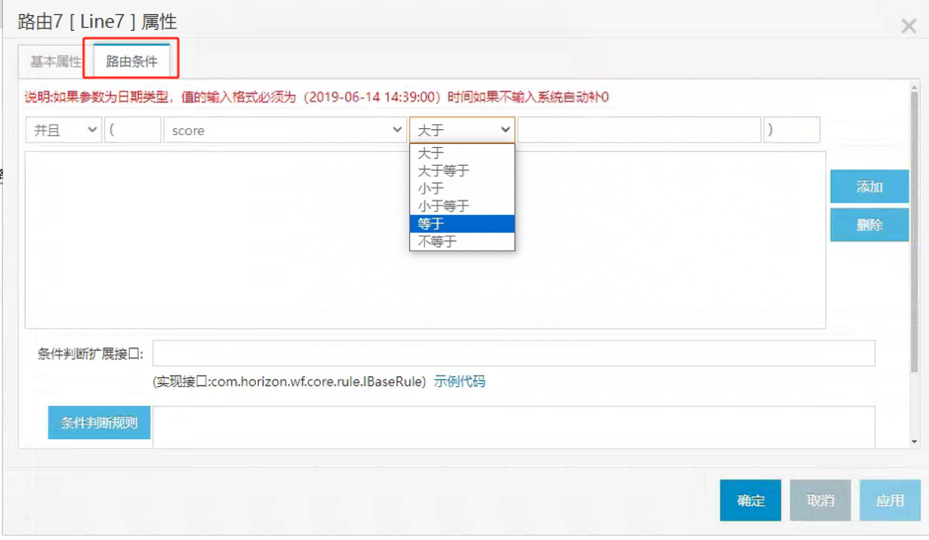

• 数字/日期类型：多种运算符。如下图所示：

[4] 输入值

• 手动输入相关数据。
  • 字符类型：输入框可输入任何字符。
  • 数字类型：输入框只能输入数字。

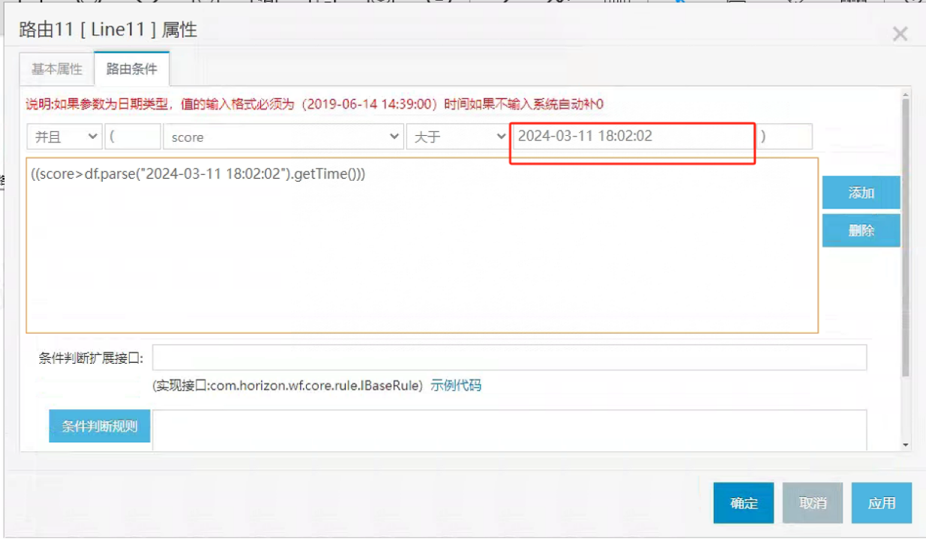

  • 日期类型：输入值的格式为日期时间(YYYY-MM-DD HH24:mm:ss)。如下图所示：

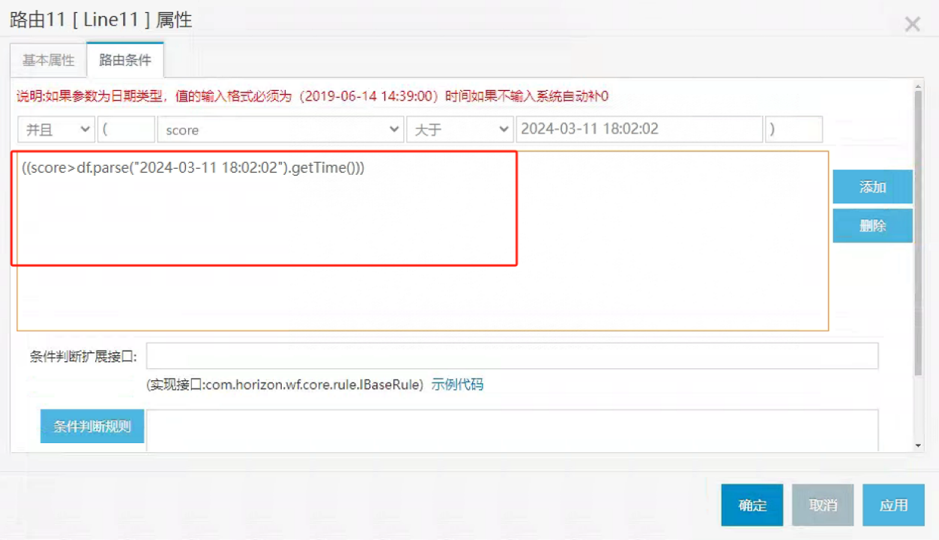

填写全部数据后点击添加按钮，路由条件设置显示在设置结果中。可直接对其进行编辑。如下图所示：

第三步：点击应用和确定按钮设置完成。

[5] 路由规则接口

• 输入路由规则接口实现类。

[6] 条件判断规则

• 路由规则是设置路由条件的一种扩展规则。

删除路由

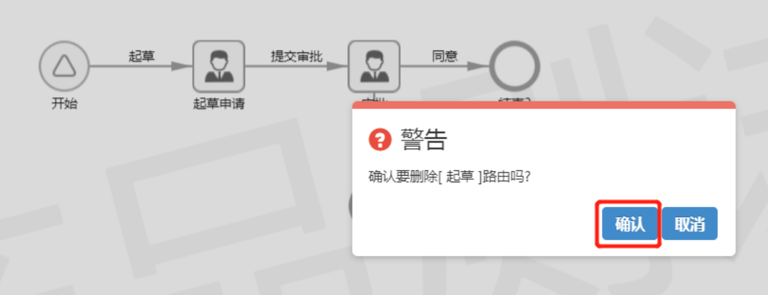

选择要删除的路由，点击"确认"，即可将流程中该路由删除。如下图所示：
